研祥EPE总线产品在全自动丝网印刷系统中的工控应用方案

随着工业自动化水平的不断提升，全自动丝网印刷系统对控制系统的实时性、稳定性和扩展性提出了更高要求。研祥EPE总线产品凭借其高性能、高可靠性和灵活的模块化设计，为全自动丝网印刷系统提供了一套完善的工控解决方案，有效提升了设备的整体性能和生产效率。

一、全自动丝网印刷系统概述

全自动丝网印刷系统广泛应用于电子、陶瓷、玻璃、包装等行业的精密印刷工序。该系统通常由基板传输机构、刮刀与网版运动机构、视觉对位系统、印刷压力与速度控制系统、烘烤与固化单元等组成。其控制核心需实现多轴同步运动、高精度位置控制、实时视觉处理与通信、以及设备状态监控与故障诊断等功能。

二、系统对工控平台的需求

1. 高速实时运算：多轴伺服同步控制要求控制周期短、抖动小。
2. 丰富I/O与通信接口：需连接伺服驱动器、视觉相机、传感器、执行器等。
3. 高可靠性：工业现场电磁干扰强，要求工控机具备宽温、抗振、防尘能力。
4. 易于扩展：支持后续增加轴数、视觉工位或对接MES系统。

三、研祥EPE总线产品方案特点

研祥EPE总线（Embedded PCI Express）产品基于PCI Express总线技术，具有高带宽、低延迟、高可靠等优势，适合作为全自动丝网印刷系统的控制核心。方案主要包括：

1. 主机平台：采用研祥EPE嵌入式工控机，搭载高性能多核处理器，支持EPE总线背板扩展。
2. EPE总线运动控制卡：支持多轴伺服电机同步控制，具备位置比较、高速位置锁存、直线/圆弧插补等功能，满足刮刀与网版运动轨迹的精确控制。
3. EPE总线数字量/模拟量I/O模块：用于采集限位、原点、气压、温度等信号，并输出阀岛、指示灯、报警等控制信号。
4. EPE总线通信模块：集成EtherCAT、Profibus、CANopen等总线接口，方便与伺服驱动器、视觉系统、PLC及上位机通信。
5. 视觉处理单元：通过EPE总线连接工业相机，完成Mark点识别、位置校正和印刷质量检测，并将结果实时反馈给运动控制卡。

四、典型应用实施架构

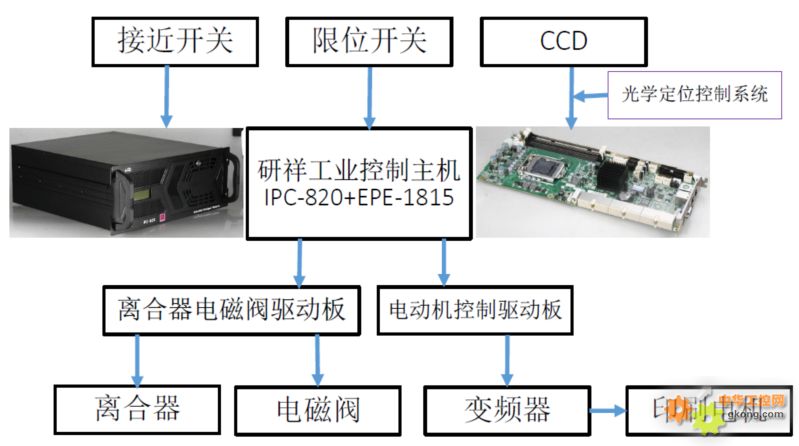

在该方案中，工控主机通过EPE背板连接运动控制卡、I/O模块和通信模块。运动控制卡负责多轴联动和同步控制，I/O模块采集现场传感器信号并驱动执行机构，通信模块负责与伺服系统及视觉系统交互。上位机软件基于Windows或Linux + 实时扩展，实现人机界面、工艺配方管理、生产数据记录以及设备状态监控。系统通过EtherCAT或PCIe实时通信，确保控制指令延迟低、同步周期可小于1ms。

具体工作流程如下：

1. 基板由传输机构送入印刷工位，视觉系统采集Mark点图像，计算位置偏差。
2. 运动控制卡根据偏差调整网版与基板的相对位置，完成精密对位。
3. 刮刀按预设压力、速度和角度进行印刷，运动中实时调节Z轴高度及刮刀压力。
4. 印刷完成后，基板传输至烘烤单元，I/O模块控制加热与风冷。
5. 全过程数据通过通信模块上传至MES系统，实现可追溯性管理。

五、应用优势

1. 高同步精度：EPE总线低延迟特性保证了多轴同步误差小于±1个脉冲。
2. 高抗干扰能力：全金属屏蔽与宽温设计，适应车间恶劣环境。
3. 灵活扩展：模块化设计，可根据机型增加轴数或I/O点数，无需更换主机。
4. 易于集成：标准总线协议便于对接第三方视觉、伺服及信息化系统，缩短开发周期。
5. 提升生产效率：实际应用中，整机印刷节拍可提升15%以上，不良率降低约20%。

六、结论

研祥EPE总线产品在全自动丝网印刷系统中的应用，解决了传统控制方案在同步性、扩展性和可靠性方面的不足。该方案具备高性能、高集成度和易维护等优势，能够显著提升丝网印刷设备的自动化水平和生产效益，为工控自动化在精密印刷领域的推广提供了成功范例。
